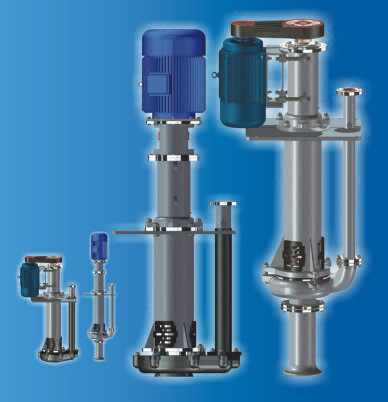

150-LP （R）液体のスラリー ポンプ
1. プロダクト細部
LP （R）タイプ ポンプは研摩か腐食性のスラリーを運ぶために適した遠心スラリー ポンプである。一般にポンプ貧乏人かピットの仕事に侵入するため。ポンプは同じ構造が付いているLPのタイプそしてLPRのタイプに、分けられる。LPのタイプ流れ部品およびシャフトは金属材料から成っている、
研摩のスラリーを運ぶために適しているかどれが。LPRのタイプ流れの部品は腐食性のスラグ スラリーを運ぶために適した摩耗抵抗力があるゴムと並ぶ。LPRのタイプ表面下のポンプは冶金学、鉱山、石炭、電力、建築材料および他の部門で広く利用されている。
2. 構造の記述
LPポンプのポンプ・ボディ、インペラーおよび監視版はサンプル構造が付いている耐久力のある材料から、成り、容易な取付け、棚の枝で固定されるボルトが付いているポンプ・ボディはポンプの速度に合うように異なった働く条件を満たすために採用された二重列先を細くし軸受、運転の最終用途のポンプの最大負荷に耐えることができる容易に滑車を変えることができるである単一の列の円柱ローラーの転位忍耐ボディとブラケットの上部端置かれる。ブラケットの割れたマウンティング プレートを使うと、それは鉄骨フレームの基礎か具体的なもので便利に固定することができる。ポンプはスラグ スラリー、大きい粒子を防ぐことができるフィルターが付いているポンプ・ボディの吸引の入口で働くとき浸るべきである。
構造かLPおよびLPRはスラグ スラリーで浸る部品のための防蝕ゴムとLPRのタイプを除いてほとんど同じ並ぶであるゴム製部品はシャフト、ポンプ・ボディ、インペラー、監視版を含み、フィルタ・ガーゼはゴム製袖によって、液浸の下方部分の接続のボルト保護される。
3.Theはシャフト シリーズを加えるある程度の水および圧力を要求する洗い流す水ポンプが装備されている余分ガイド軸受け部品を拡張した。
LPポンプのパフォーマンス パラメータ
| プロダクト | Sppedを回しなさい n r/min |
流れ Q m3/h |
上昇 H m |
効率 η % |
シャフト力 Pa kw |
ドライブの種類 | モーター | 重量 Kg |
|
| モデル | 力 kw |
||||||||
| 150S-LP | 1000 | 234.0 | 35.7 | 45 | 50.57 | BD | Y280S-4 | 75 | 1737 |
| 403.2 | 31.9 | 53 | 66.11 | ||||||
| 576.0 | 26.8 | 53 | 79.34 | Y280M- 4 | 90 | ||||
| 980 | 229.3 | 34.3 | 45 | 47.59 | DC | Y315S-6 | 75 | 1737 | |
| 395.1 | 30.6 | 53 | 62.25 | ||||||
| 564.5 | 25.7 | 3 | 74.67 | Y315M-6 | 90 | ||||
| 940 | 220.0 | 31.5 | 45 | 42.00 | BD | Y315S-6 | 75 | 1737 | |
| 379.0 | 28.2 | 53 | 54.91 | ||||||
| 541.4 | 23.7 | 53 | 65.90 | Y315M-6 | 90 | ||||
| 900 | 210.6 | 28.9 | 45 | 36.86 | BD | Y315S-6 | 75 | 1737 | |
| 362.9 | 25.8 | 53 | 48.19 | ||||||
| 518.4 | 21.7 | 53 | 57.84 | Y315M-6 | 90 | ||||
| 850 | 198.9 | 25.8 | 45 | 31.06 | BD | Y280M-6 | 55 | 1737 | |
| 342.7 | 23.0 | 53 | 40.60 | ||||||
| 489.6 | 19.4 | 53 | 48.72 | Y315S-6 | 75 | ||||
| 800 | 187.2 | 22.8 | 45 | 25.89 | BD | Y280S-6 | 45 | 1737 | |
| 322.6 | 20.4 | 53 | 33.85 | ||||||
| 460.8 | 17.2 | 53 | 40.62 | Y280M-6 | 55 | ||||
| 740 | 173.2 | 19.5 | 45 | 20.49 | DC | Y250M-8 | 30 | 1737 | |
| 298.4 | 17.5 | 53 | 26.79 | Y280S-8 | 37 | ||||
| 426.2 | 14.7 | 53 | 32.15 | Y280M-8 | 45 | ||||
| 700 | 163.8 | 17.5 | 45 | 17.34 | BD | Y225M-6 | 30 | 1737 | |
| 282.2 | 15.6 | 53 | 22.67 | Y250M-6 | 37 | ||||
| 403.2 | 13.1 | 53 | 27.21 | Y280S-6 | 45 | ||||
| 650 | 151.1 | 15.1 | 45 | 13.89 | BD | Y200L2-6 | 22 | 1737 | |
| 262.1 | 13.5 | 53 | 18.15 | Y225M-6 | 30 | ||||
| 374.4 | 11.3 | 53 | 21.79 | Y250M-6 | 37 | ||||
| 600 | 140.4 | 12.9 | 45 | 10.92 | BD | Y225S-8 | 18.5 | 1737 | |
| 241.9 | 11.5 | 53 | 14.28 | Y225M-8 | 22 | ||||
| 345.6 | 9.6 | 53 | 17.14 | Y250M-8 | 30 | ||||
| 550 | 128.7 | 10.8 | 45 | 8.41 | BD | Y200L-8 | 15 | 1737 | |
| 221.8 | 9.6 | 53 | 11.00 | Y225S-8 | 18.5 | ||||
| 316.8 | 8.1 | 53 | 13.20 | Y225M-8 | 22 | ||||
| 500 | 117.0 | 8.9 | 45 | 6.32 | BD | Y180L-8 | 11 | 1737 | |
| 201.6 | 8.0 | 53 | 8.26 | ||||||
| 288.0 | 6.7 | 53 | 9.92 | Y200L-8 | 15 | ||||
